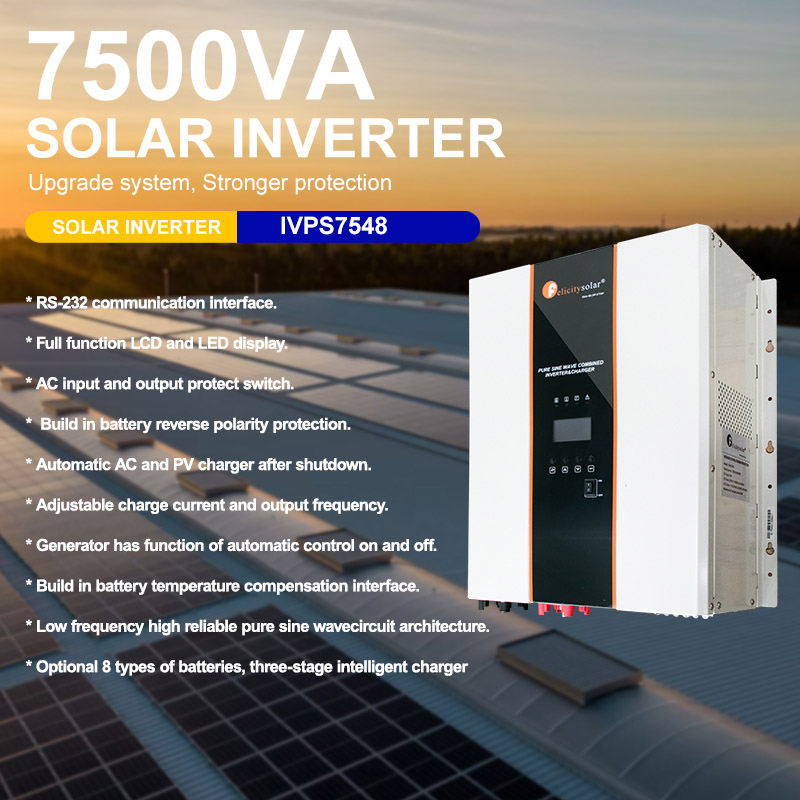

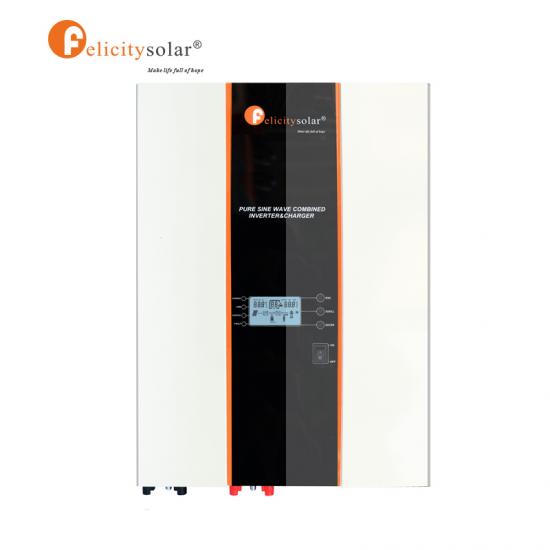

නිෂ්පාදන හැඳින්වීම

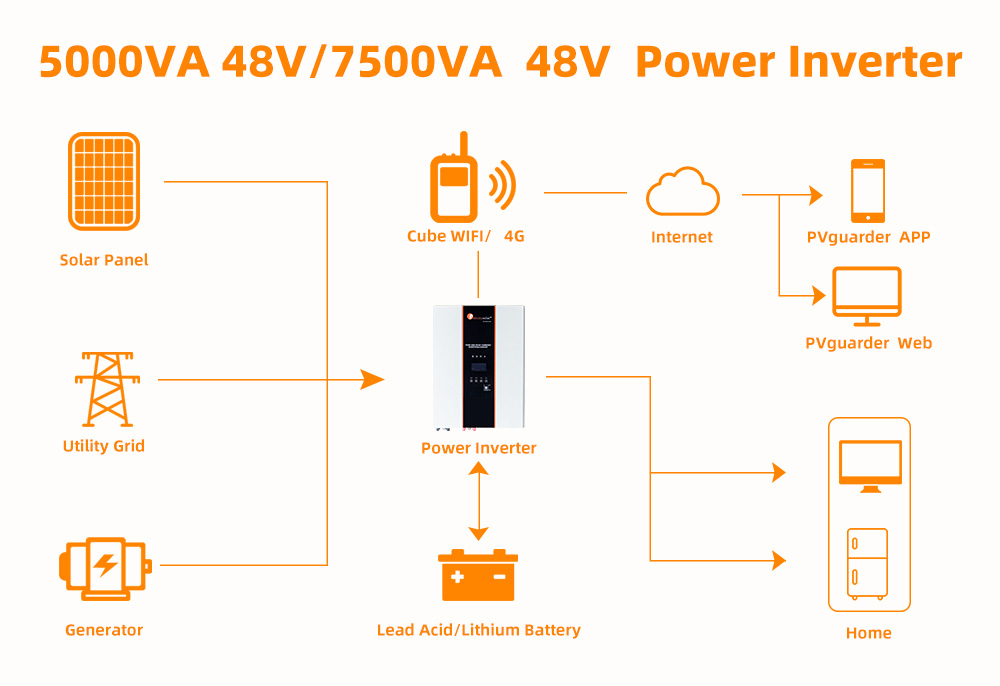

සූර්ය ඉන්වර්ටරය, හෝ පරිවර්තකය, හෝ PV ඉන්වර්ටරය, ප්‍රකාශ වෝල්ටීයතා (PV) සූර්ය පැනලයක විචල්‍ය DC ප්‍රතිදානය, ජාලයෙන් බැහැර විදුලි ජාලයක් විය හැකි උපයෝගිතා සංඛ්‍යාත ප්‍රත්‍යාවර්ත ධාරාවක් (AC) බවට පරිවර්තනය කරයි. එය සූර්ය බලශක්ති පද්ධතියක පද්ධති-සංරචකයේ තීරණාත්මක සමතුලිතතාවයක් වන අතර, සාමාන්‍ය AC බලයෙන් ක්‍රියාත්මක වන උපකරණ භාවිතා කිරීමට ඉඩ සලසයි.
වාසිය:
1. පුද්ගලික ආරක්ෂාව ආරක්ෂා කරන්න
2. උෂ්ණත්ව වන්දි, බැටරිය ආරක්ෂා කරන්න
3. බැටරි අධි ආරෝපණය, විසර්ජන ආරක්ෂාව
4. ඉන්වර්ටර් අධික බර, ප්‍රතිදාන කෙටි පරිපථ ආරක්ෂාව
5. අධික උෂ්ණත්වයෙන් ආරක්ෂා වීම
6. ස්ථාන මාරු ආරක්ෂාව
7. AC ආදානය, ප්‍රතිදානය අධි-ධාරා ආරක්ෂාව
8. කෙටි පරිපථ ආරක්ෂාව ආරෝපණය කරන්න
දින පත්‍රිකාව
| සූර්ය ඉන්වර්ටර් IVPS | |||||||||||||||||
| ආකෘතිය | 7548 - ග්‍රීන්ලන්ත | ||||||||||||||||
| 7500VA | |||||||||||||||||
| ශ්‍රේණිගත කළ ප්‍රතිදාන බලය(W) | 7500va/60000w | ||||||||||||||||
| සාමාන්‍ය DC ආදාන වෝල්ටීයතාවය | 48 වී | ||||||||||||||||
| ආරෝපණ සහ රේඛා මාදිලියේ පිරිවිතර මත | |||||||||||||||||
| සාමාන්‍ය ආදාන වෝල්ටීයතාවය | 220වැක් | ||||||||||||||||
| පහළ රේඛා විසන්ධි කිරීම | 90වැක්±7වැක් | ||||||||||||||||
| පහළ රේඛා නැවත සම්බන්ධ කිරීමේ AC ආදාන පරාසය | 100වැක්±7වැක් | ||||||||||||||||
| ඉහළ මාර්ග විසන්ධි කිරීම | 280වැක්±7වැක් | ||||||||||||||||
| අධිවේගී මාර්ග නැවත සම්බන්ධ කිරීම | 270වැක්±7වැක් | ||||||||||||||||
| ප්‍රතිදාන වෝල්ටීයතා තරංග ආකාරය | ආදාන තරංග ආකාරය හා සමානයි | ||||||||||||||||
| කාර්යක්ෂමතාව (රේඛා මාදිලිය) | ≥95% (R බර ශ්‍රේණිගත කර ඇත, සහ බැටරිය සම්පූර්ණයෙන්ම ආරෝපණය කර ඇත) | ||||||||||||||||
| මාරු ස්විච ශ්‍රේණිගත කිරීම | ඒසී 40 ඒ | ||||||||||||||||
| මාරු කිරීමේ කාලය (AC සිට DC දක්වා) | 15ms(අක්ෂර දෝෂ) | ||||||||||||||||
| මාරු කාලය (DC සිට AC දක්වා) | 15ms(අක්ෂර දෝෂ) | ||||||||||||||||
| බැටරි නොමැතිව ගමන් කරන්න | ඔව් | ||||||||||||||||
| ආදාන අධි බර ධාරාව | ඒසී 40 ඒ | ||||||||||||||||
| සාමාන්‍ය ප්‍රතිදාන වෝල්ටීයතාවය | බැටරි වර්ගය මත රඳා පවතී | ||||||||||||||||
| උපරිම ආරෝපණ වෝල්ටීයතාවය | ඩීසී 40 ඒ | ||||||||||||||||
| ආරෝපණ ධාරා නියාමනය | ආරෝපණ ධාරාව වෙනස් කළ හැකිය: 0A, 10A, 20A, 30A, 40A | ||||||||||||||||
| බ්‍රේකර් ප්‍රමාණය | බැටරි වර්ගය හෝ ස්වයං-නිර්වචනය මත රඳා පවතී | ||||||||||||||||
| අධික ආරෝපණ ආරක්ෂාව | ඔව් | ||||||||||||||||
| ඇල්ගොරිතමය | වාර්ෂික සාමාන්‍යාධිකාරී | ||||||||||||||||
| ගංවතුර | |||||||||||||||||
| ස්වයං | |||||||||||||||||
| ඉන්වර්ටර් මාදිලියේ පිරිවිතර | |||||||||||||||||
| ප්‍රතිදාන වෝල්ටීයතා තරංග ආකාරය | පිරිසිදු සයින් තරංගය | ||||||||||||||||
| බල කර්මාන්ත ශාලාව | 1 යි | ||||||||||||||||
| නාමික ප්‍රතිදාන වෝල්ටීයතාවය | 220වැක්±5% | ||||||||||||||||
| නාමික ප්‍රතිදාන සංඛ්‍යාතය(Hz) | 50±0.3Hz/60±0.3Hz (වෙනස් කළ හැකි) | ||||||||||||||||
| අධි බර ආරක්ෂණය (SMPS) | 60s@≥150% පැටවීම; 120s@105%-150% පැටවීම | ||||||||||||||||
| සර්ජ් ශ්‍රේණිගත කිරීම | තත්පර 5ක් සඳහා 2*ශ්‍රේණිගත බලය | ||||||||||||||||
| විදුලිය ආරම්භ කිරීමේ හැකියාව. | ඔව් | ||||||||||||||||
| ප්‍රතිදාන කෙටි පරිපථ ආරක්ෂාව | ඔව් | ||||||||||||||||
| ප්‍රතිදාන අතිච්ඡාදනය ධාරාව | ඒසී 40 ඒ | ||||||||||||||||
| නාමික DC ආදාන වෝල්ටීයතාවය | 48Vdc ස්ථාපකය | ||||||||||||||||
| බැටරි අඩු අනතුරු ඇඟවීම | 11.5V/23V/46Vdc@load<50%;11V/22V/44Vdc@load=50% | ||||||||||||||||
| අඩු බැටරි ප්‍රතිසාධනය | 11.75V/23.5V/47Vdc@load<50%;11.5V/23V/46Vdc@load=50% | ||||||||||||||||
| අඩු DC ආදාන වසා දැමීම | 10.75V/21.5V/43Vdc@load<50%;10.5V/21V/42Vdc@load=50% | ||||||||||||||||
| ඉහළ DC ආදාන අනතුරු ඇඟවීම සහ දෝෂය | 15.75Vdc±0.4/31.50Vdc±0.4V/63Vdc±0.4V | ||||||||||||||||
| ඉහළ DC ආදාන ප්‍රතිසාධනය | 15.5Vdc±0.4/31.0Vdc±0.4V/62Vdc±0.4V | ||||||||||||||||
| ක්‍රියාත්මක වන උෂ්ණත්වය | 0 ℃ 40 දක්වා ℃ | ||||||||||||||||
| ගබඩා පරාසය සෞම්‍ය | -15 -අයිස් ℃ -60 යනු කුමක්ද? ℃ | ||||||||||||||||

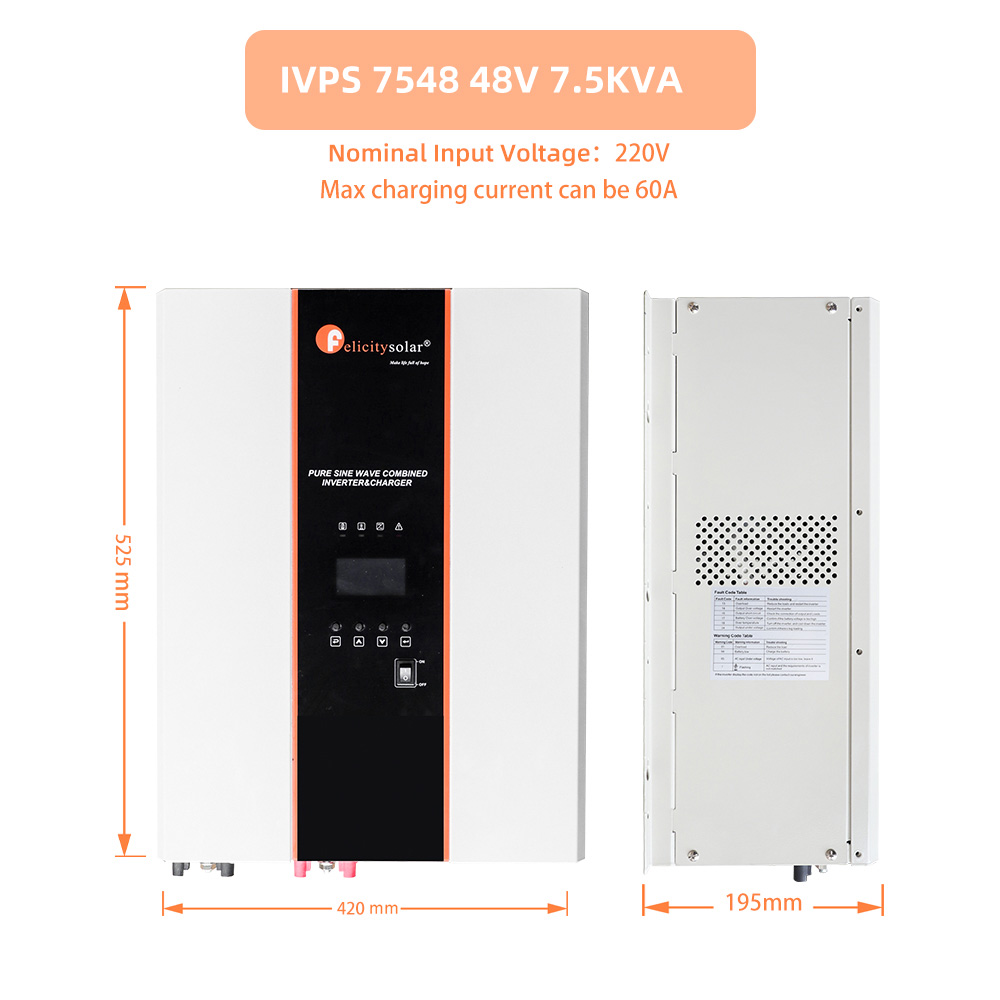

| මානය(මි.මී.) | 765*329*298මි.මී. | ||||||||||||||||
නිෂ්පාදන විස්තර
පර්යේෂණ සහ සංවර්ධන තාක්ෂණය
ස්ථාපන ක්‍රියා පටිපාටිය:
1. බැටරි වෝල්ටීයතාවයට අනුකූලව ඉන්වර්ටරයේ DC වෝල්ටීයතාවය සහතික කරන්න.

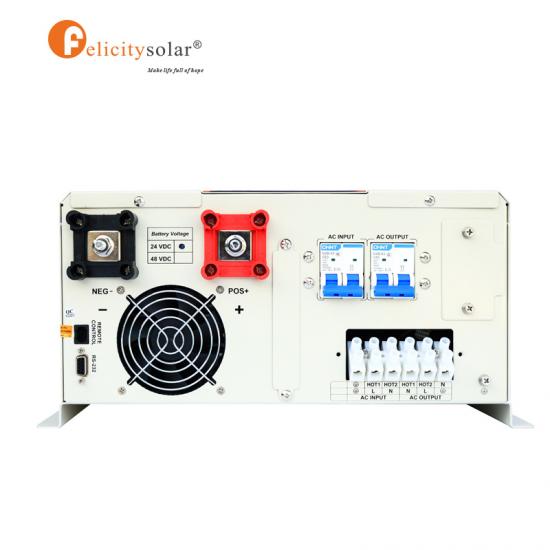

2. ඉන්වර්ටරයේ ධන ධ්‍රැවය (රතු) බැටරියේ ධන ධ්‍රැවය (රතු) සමඟ සම්බන්ධ වන බවත්, ඉන්වර්ටරයේ සෘණ ධ්‍රැවය (කළු) බැටරියේ සෘණ ධ්‍රැවය (කළු) සමඟ සම්බන්ධ වන බවත් සහතික කර, පසුව ඉස්කුරුප්පුව තද කරන්න.
3. ඉන්වර්ටරය ක්‍රියාත්මක කර එය හොඳදැයි බලන්න, හොඳ නම් නිවා දමන්න.
4. AC බලය / බිම් වයරය සමඟ සම්බන්ධ වී, ඉන්වර්ටරය ක්‍රියාත්මක කර එය සාමාන්‍යයෙන් ක්‍රියා කරන්නේ දැයි බලන්න (බැටරිය ආරෝපණය කරන්න, ආරෝපණ ධාරාව පෙන්වන්න) එසේ නම්, ඉන්වර්ටරය ක්‍රියා විරහිත කරන්න.
5. ලෝඩ්/ග්‍රවුන්ඩ් වයර් එක සමඟ සම්බන්ධ කර ඉන්වර්ටරය ක්‍රියාත්මක කරන්න (පවර් සේවර් ඔටෝ හෝ පවර් සේවර් ඕෆ්).
6. පැටවීම සක්‍රිය කරන්න.
