වාසිය:
1. බයිපාස් ආරෝපණ කාර්යය, ඒකකය ක්‍රියා විරහිත වූ විට AC ආරෝපණය ලබා ගත හැකිය.
2. 90-280V AC පුළුල් ආදාන වෝල්ටීයතාවය ජාලක විදුලිය සහ බැටරි බල ප්‍රමුඛතාවය විකල්ප වේ.
3. ඉහළ ආරෝපණ ධාරාවක් සහ වෙනස් කළ හැකි අපගේ MPPT ආරෝපණ පාලකය සමඟ සන්නිවේදනය කරන්න.

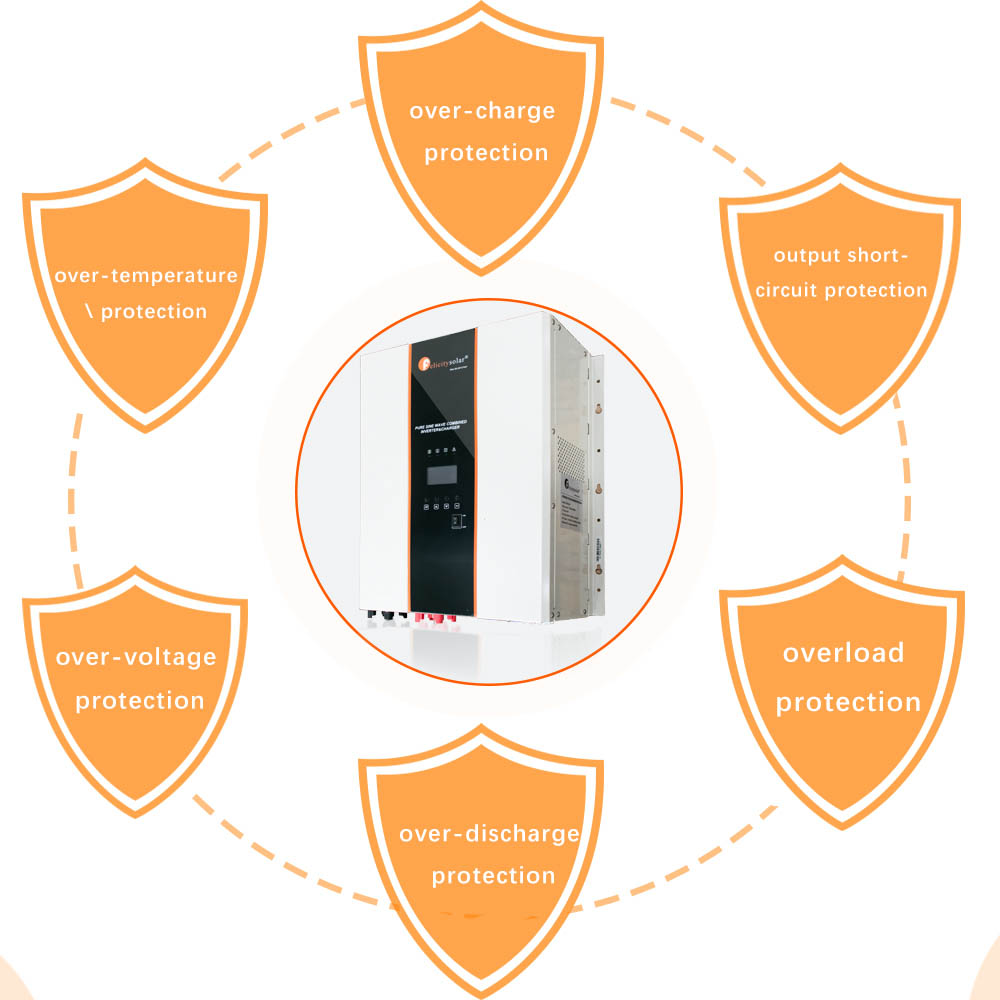

4. බුද්ධිමත් ආරක්ෂාව, ඉහළ මට්ටමේ ආරක්ෂාව.
දින පත්‍රිකාව
ආකෘතිය
IVPA3524 හඳුන්වා දීම

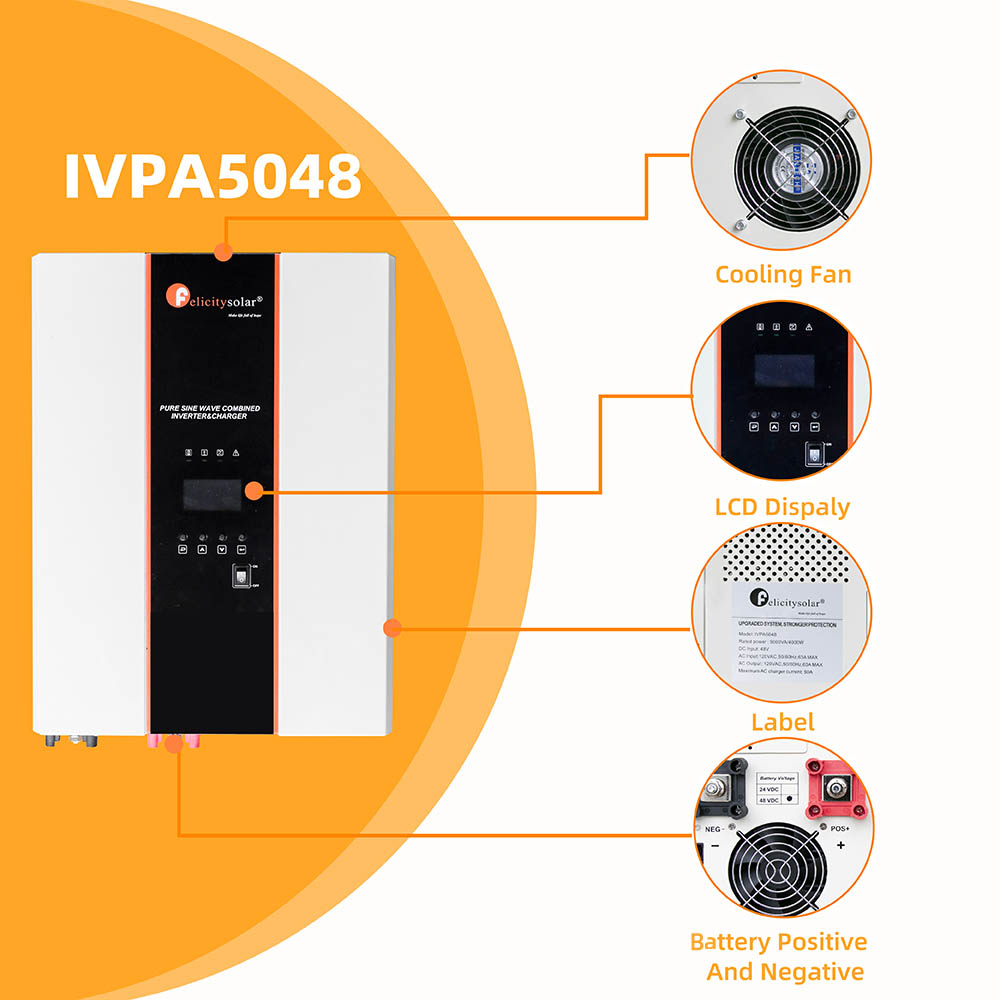

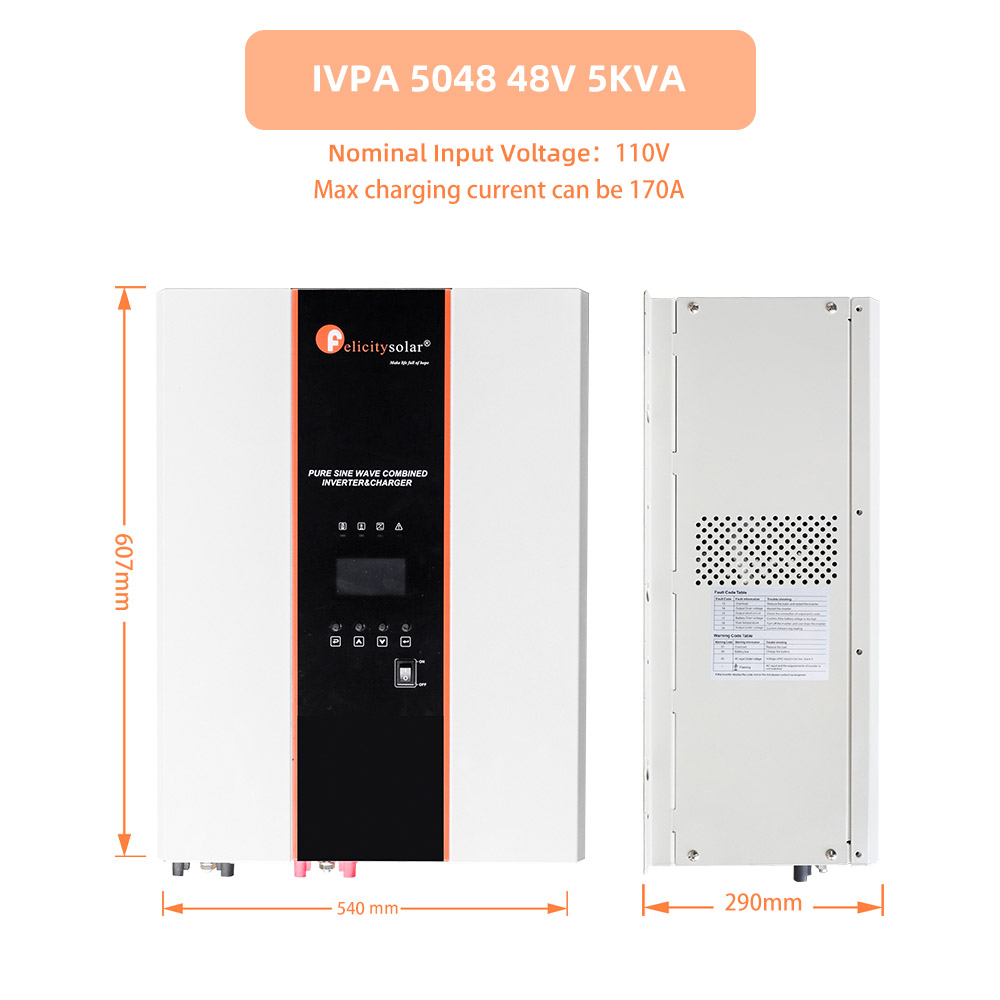

IVPA5048 හඳුන්වා දීම
IVPA7548 හඳුන්වා දීම
IVPA10048 හඳුන්වා දීම
ශ්‍රේණිගත කළ ප්‍රතිදාන බලය (VA)
3500VA
5000VA (විශේෂයෙන් 5000VA)
7500VA
10000VA (වි.ඒ.)
ශ්‍රේණිගත කළ ප්‍රතිදාන බලය(W)
2800W විදුලි බලය
4000W විදුලිබල පද්ධතිය
6000W විදුලි බලය
8000W විදුලි බලය
නාමික DC ආදාන වෝල්ටීයතාවය
24V විදුලි මෝටරය
48 වී
48 වී
48 වී
ආදාන වෝල්ටීයතා තරංග ආකෘතිය
සයිනොසොයිඩල් (උපයෝගිතා හෝ උත්පාදක)

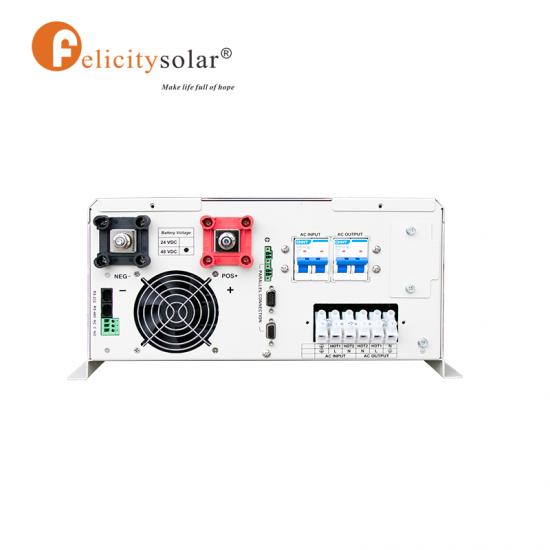

පර්යන්ත සම්බන්ධතාවය
එල්එන්
හොට්1 හොට්2
පහළ රේඛා විසන්ධි කිරීම
170Vac±7V (UPS)
90Vac±7V(උපකරණ)
පහළ රේඛා නැවත සම්බන්ධ කිරීමේ AC ආදාන පරාසය
180Vac±7V(UPS)
100Vac±7V(උපකරණ)
ඉහළ මාර්ග විසන්ධි කිරීම
280වැක්±7වී
අධිවේගී මාර්ග නැවත සම්බන්ධ කිරීම
270වැක්±7V
උපරිම AC ආදාන වෝල්ටීයතාවය
280වර්ම්ස්
නාමික ආදාන සංඛ්‍යාතය
50Hz/60Hz යනු 50Hz/60Hz හි බහුමාධ්‍ය ශබ්ද තරංගයකි.
අඩු රේඛීය සංඛ්‍යාත විසන්ධි කිරීම
40±1Hz (හර්ට්ස්)
අඩු රේඛා සංඛ්‍යාත නැවත සම්බන්ධ කිරීම
42±1Hz (හර්ට්ස්)
ඉහළ රේඛීය සංඛ්‍යාත විසන්ධි කිරීම
65±1Hz (හර්ට්ස්)
ඉහළ රේඛා සංඛ්‍යාත නැවත සම්බන්ධ කිරීම
63±1Hz (හර්ට්ස්)
ප්‍රතිදාන වෝල්ටීයතා තරංග ආකාරය
ආදාන වෙළුම සමඟ සමමුහුර්ත කරන්නtage
අධි බර ආරක්ෂණය (SMPS බර)
අධික ධාරා ආරක්ෂකය
වායු ස්විච ආරක්ෂාව
අධික ධාරා ආරක්ෂකය
වායු ස්විච ආරක්ෂාව
ප්‍රතිදාන කෙටි පරිපථ ආරක්ෂාව
අධික ධාරා ආරක්ෂකය
වායු ස්විච ආරක්ෂාව
අධික ධාරා ආරක්ෂකය
වායු ස්විච ආරක්ෂාව
එෆ්
ෆි
සියෙන්සි (රේඛා ප්‍රකාරය)
≥95%
මාරු කිරීමේ කාලය (AC සිට DC දක්වා)
15ms (සාමාන්‍ය අගය)
මාරු කිරීමේ කාලය (DC සිට AC දක්වා)
15ms (සාමාන්‍ය අගය)/30ms (විශේෂ අගය)
බැටරි නොමැතිව ගමන් කරන්න
නැත
අධි ධාරා ආරක්ෂකය (ජාලය)
50A (50A) යනු කුමක්ද?
63ඒ
63ඒ
63ඒ
උපයෝගීතාව
අයකිරීම
මාදිලිය
විශේෂ
ෆි
කැටි
නාමික ආදාන වෝල්ටීයතාවය
80- 140වැක්
90-280වැක්
ආදාන වෝල්ටීයතා පරාසය
බැටරි වර්ගය මත රඳා පවතී
නාමික ප්‍රතිදාන වෝල්ටීයතාවය
40 ඒ
50A (50A) යනු කුමක්ද?
60 ඒ
80 ඒ
උපරිම ආරෝපණ ධාරාව
0-40A
0-50A
0-60A
0-80A
ආරෝපණ ධාරා නියාමනය
පරිපථ කඩනය
බැටරි ආරම්භක වෝල්ටීයතාවය
50A (50A) යනු කුමක්ද?
63ඒ
63ඒ
63ඒ
චාජර් කෙටි පරිපථය
බැටරි වර්ගය හෝ ස්වයං-නිර්වචනය මත රඳා පවතී
බ්‍රේකර් ප්‍රමාණය
ඔව්
නිෂ්පාදන විස්තර

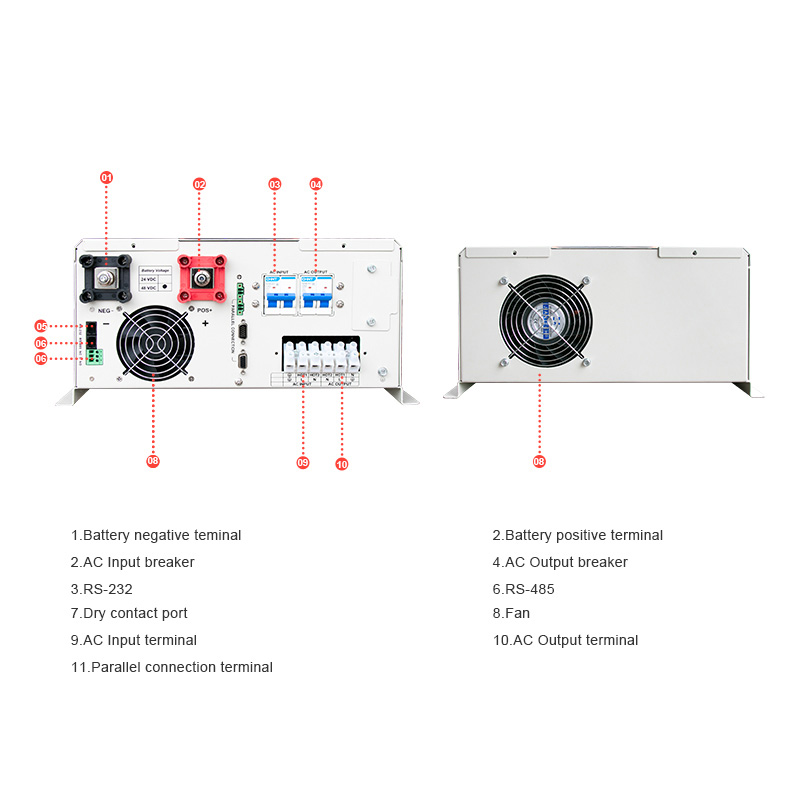

ස්ථාපන ක්‍රියා පටිපාටිය:
1. බැටරි වෝල්ටීයතාවයට අනුකූලව ඉන්වර්ටරයේ DC වෝල්ටීයතාවය සහතික කරන්න.
2. ඉන්වර්ටරයේ ධන ධ්‍රැවය (රතු) බැටරියේ ධන ධ්‍රැවය (රතු) සමඟ සම්බන්ධ වන බවත්, ඉන්වර්ටරයේ සෘණ ධ්‍රැවය (කළු) බැටරියේ සෘණ ධ්‍රැවය (කළු) සමඟ සම්බන්ධ වන බවත් සහතික කර, පසුව ඉස්කුරුප්පුව තද කරන්න.
3. ඉන්වර්ටරය ක්‍රියාත්මක කර එය හොඳදැයි බලන්න, හොඳ නම් නිවා දමන්න.
4. AC බලය / බිම් වයරය සමඟ සම්බන්ධ වී, ඉන්වර්ටරය ක්‍රියාත්මක කර එය සාමාන්‍යයෙන් ක්‍රියා කරන්නේ දැයි බලන්න (බැටරිය ආරෝපණය කරන්න, ආරෝපණ ධාරාව පෙන්වන්න) එසේ නම්, ඉන්වර්ටරය ක්‍රියා විරහිත කරන්න.
5. ලෝඩ්/ග්‍රවුන්ඩ් වයර් එක සමඟ සම්බන්ධ කර ඉන්වර්ටරය ක්‍රියාත්මක කරන්න (පවර් සේවර් ඔටෝ හෝ පවර් සේවර් ඕෆ්).
6. පැටවීම සක්‍රිය කරන්න.
නිතර අසන ප්‍රශ්න

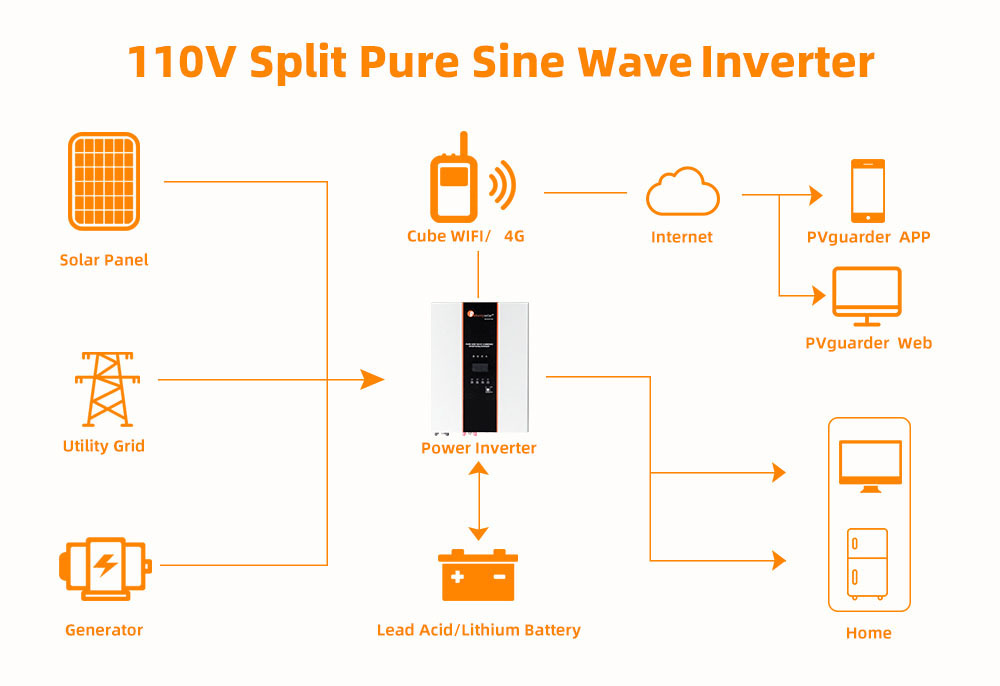

ප්‍රශ්නය: අපට මෙම ඉන්වර්ටරය AC විදුලිය සමඟ භාවිතා කළ හැකිද?
A: ඔව්, Pursunsys pure sine wave inverter එකට AC, ජනක යන්ත්‍ර, සූර්ය බලශක්තිය, UPS විදුලිය දෙමුහුන් කළ හැකියි.
ප්‍රශ්නය: අපි DC සහ AC විදුලිය දෙකම භාවිතා කළොත්, මුලින්ම භාවිතා කරන්නේ කුමක්ද?
A: Pursunsys pure sine wave inverter එක මුලින්ම AC වෙනවා.
ප්‍රශ්නය: මෙම ඉන්වර්ටරයේ කාර්යක්ෂමතාව ගැන කුමක් කිව හැකිද?
A: පර්සන්සිස් පිරිසිදු සයින් තරංග ඉන්වර්ටරය 80% ක බල කාර්යක්ෂමතාවයක් ඇත.
ප්‍රශ්නය: මෙම ඉන්වර්ටරය සඳහා ඔබට ඇත්තේ කුමන ආකාරයේ සහතිකයක්ද?
A: අපට බොහෝ සහතික කිරීම් තිබේ, Beide Compliance Loboratory විසින් IEC සහතික කිරීම, CIC විසින් SONCAP යනාදිය.
