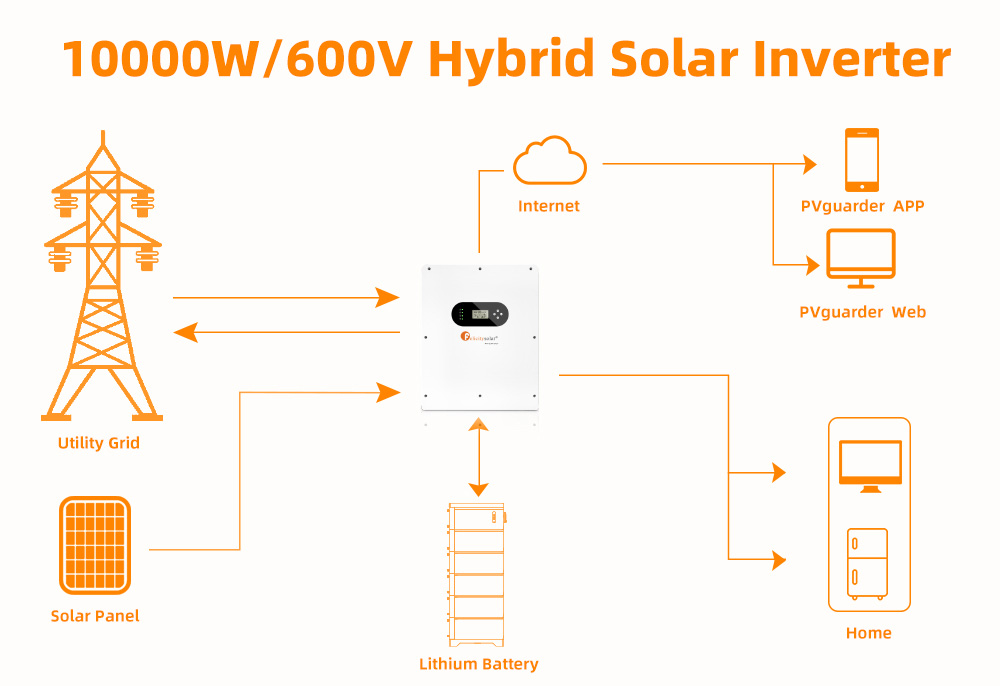

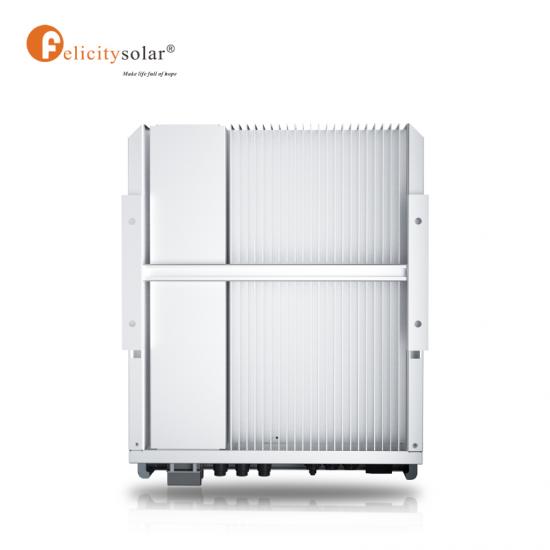

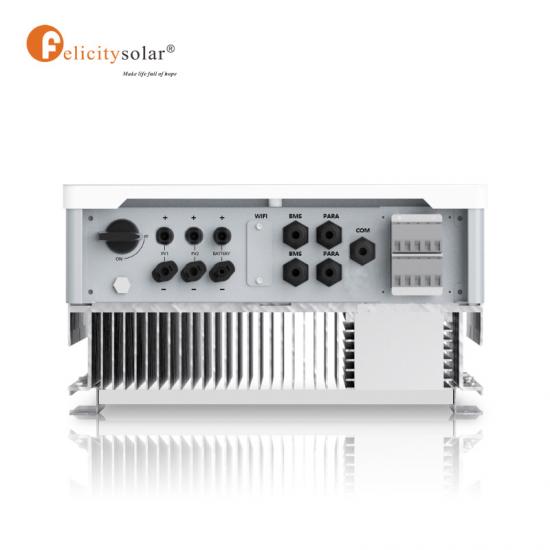

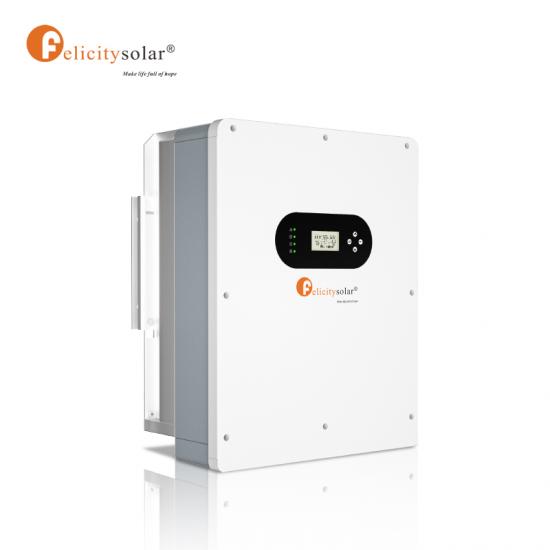

ප්‍රකාශ වෝල්ටීයතා ඉන්වර්ටරයේ ප්‍රධාන කාර්යය වන්නේ සූර්ය පැනලය මඟින් ජනනය වන සෘජු ධාරාව ගෘහ උපකරණ භාවිතා කරන ප්‍රත්‍යාවර්ත ධාරාව බවට පරිවර්තනය කිරීමයි. එය වර්ග දෙකකට බෙදා ඇත: ජාලක සම්බන්ධිත ඉන්වර්ටර් සහ ජාලකයෙන් පිටත ඉන්වර්ටර්. ඉහළ බලය සහ අඩු පිරිවැය.
ජාල සම්බන්ධිත ඉන්වර්ටරයේ ඇති විශාලතම වෙනස නම් එය කිසිදු බැටරි ගබඩා කිරීමක් සිදු නොකිරීමයි (ඇත්ත වශයෙන්ම, එය මිල අධික විදුලිය සඳහා බලශක්ති ගබඩා බැටරි සමඟ ද භාවිතා කළ හැකිය), සහ සූර්ය පැනලයෙන් ජනනය වන සෘජු ධාරාව ඉන්වර්ටර් හරහා ප්‍රත්‍යාවර්ත ධාරාවක් බවට සෘජුවම පරිවර්තනය කර පොදු විදුලිබල ජාලයට සෘජුවම සම්බන්ධ වේ. , නමුත් යම් සීමාවන් තිබේ, එනම්, එය දේශීය විදුලිබල ජාලයේ අදාළ රෙගුලාසි සහ ප්‍රතිපත්තිවලට අනුකූල විය යුතුය, එසේ නොමැතිනම් ජාල සම්බන්ධතාවය ලබා දිය නොහැක. තවද අපට තිබේ ජාලක නියාමනය: VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; AS 4777.2; NRS 097-2-1; ආරක්ෂිත නියාමනය: IEC 62109-1/2; IEC62040-1.

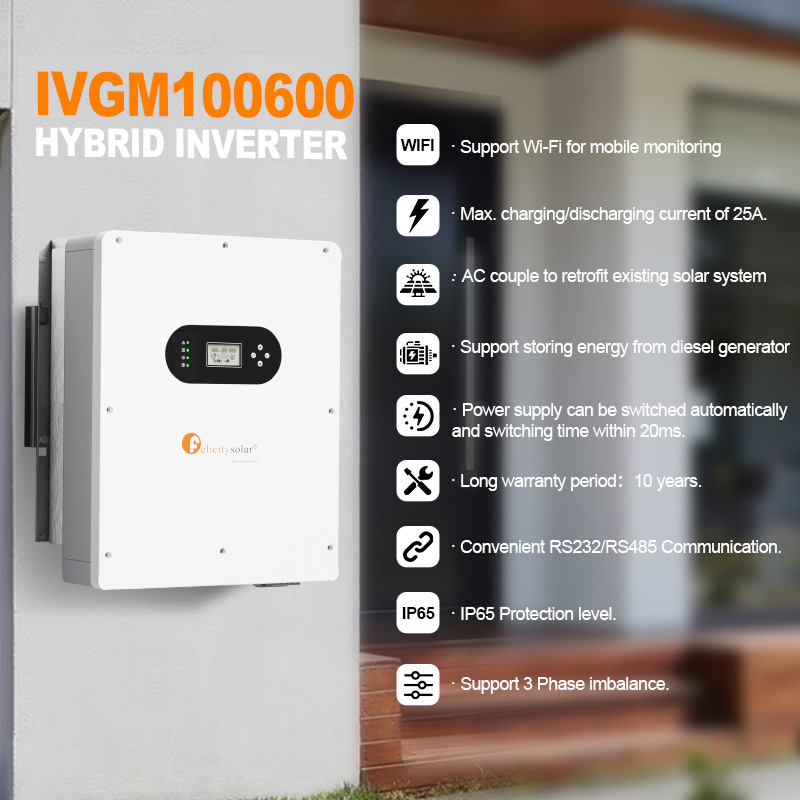

නිෂ්පාදන වාසි:

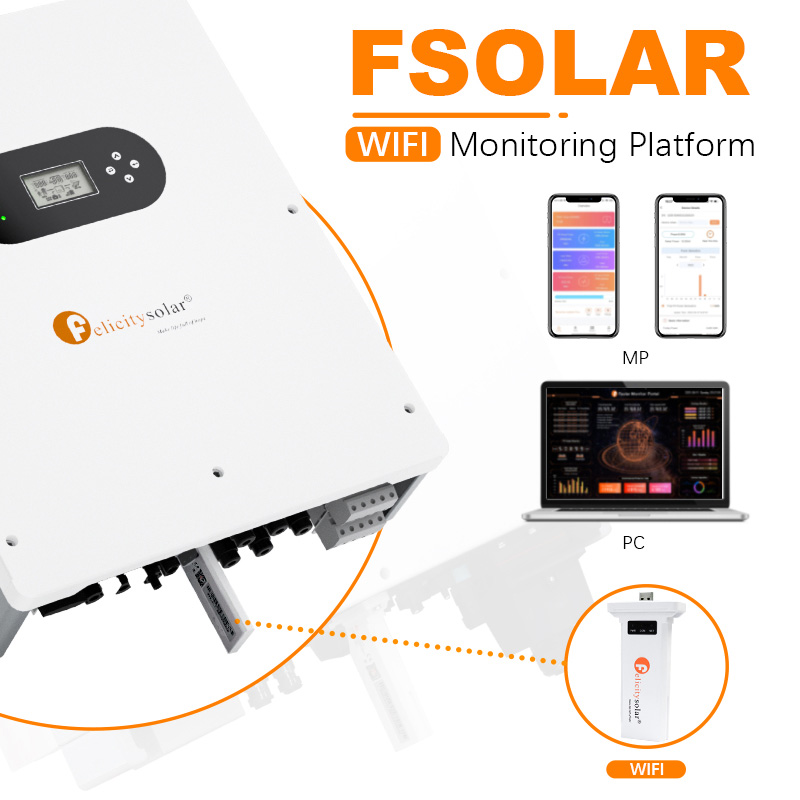

· ජංගම දුරකථන නිරීක්ෂණය සඳහා Wi-Fi සඳහා සහය දක්වන්න.
· උපරිම ආරෝපණ/විසර්ජන ධාරාව 25A.
· පවතින සූර්ය පද්ධතිය ප්‍රතිසංස්කරණය කිරීම සඳහා AC යුගලයක්.
· ඩීසල් උත්පාදක යන්ත්‍රයෙන් ශක්තිය ගබඩා කිරීමට සහාය වීම.
· බල සැපයුම ස්වයංක්‍රීයව මාරු කළ හැකි අතර මාරු වීමේ කාලය 20ms ඇතුළත වේ.
· දිගු වගකීම් කාලය: අවුරුදු 10.
· පහසු RS232/RS485 සන්නිවේදනය.
· IP65 ආරක්ෂණ මට්ටම.
· 3 අදියර අසමතුලිතතාවයට සහාය වීම.
දත්ත පත
VDE-AR-N 4105; G99/1; EN50549-1; CEI 0-21; AS 4777.2; NRS 097-2-1;
IEC 62109-1/2; IEC62040-1.
ආකෘතිය
IVGM100600 හඳුන්වා දීම
බැටරි ආදාන දත්ත
බැටරි වෝල්ටීයතා පරාසය
180V විදුලි මෝටරය
~ 5 ~ 5
80V විදුලි මෝටරය
උපරිම ආරෝපණ සහ විසර්ජන ධාරාව
25 ඒ
උපරිම ආරෝපණ සහ විසර්ජන බලය
10000W විදුලිබල පද්ධතිය
බැටරි වර්ගය
ලි-අයන
/
ඊයම්-අම්ලය
DC ආදාන දත්ත
()
PV පැත්ත
)
නිර්දේශිත උපරිම PV බලය
13000W විදුලි බලය
උපරිම PV වෝල්ටීයතාවය
900V විදුලි මෝටරය
ආරම්භක වෝල්ටීයතාවය
160V විදුලි මෝටරය
PV වෝල්ටීයතා පරාසය
160V ~ 900V
MPPT වෝල්ටීයතා පරාසය
200V ~ 850V
සම්පූර්ණ බර සඳහා MPPT වෝල්ටීයතා පරාසය
450V ~ 850V
නාමික වෝල්ටීයතාවය
720 වී
උපරිම ආදාන ධාරාව
15 ඒ
/
1 යි
5A (5A) යනු කුමක්ද?
උපරිම කෙටි ධාරාව
18 ඒ
/
18 ඒ
MPP ට්‍රැකර් එකකට MPP ට්‍රැකර්/නූල් ගණන
2/1
ජාලක දත්ත
නාමික ආදාන වෝල්ටීයතාවය
230වැක්/400
වැක්
ආදාන වෝල්ටීයතා පරාසය
184~ 264. 5 වැක්
*
නාමික ජාලක සංඛ්‍යාතය
50/60Hz (හර්ට්ස්)
*
උපරිම ආදාන ධාරාව
30 ඒ
උපරිම ආරෝපණ ධාරාව
25 ඒ
උපරිම AC ප්‍රතිදාන බලය
10000W විදුලිබල පද්ධතිය
AC ප්‍රතිදාන ශ්‍රේණිගත ධාරාව
20 අ
උපරිම ප්‍රතිදාන ධාරාව
18 ඒ
උපරිම අඛණ්ඩ AC පාස් through
30 ඒ
බල සාධකය
>
0
.
99 (99)
විස්ථාපන බල සාධකය
0.8 ප්‍රමුඛ
···0.8 පසුගාමී
THDI
<3%
AC ප්‍රතිදාන දත්ත (උපස්ථ)
ශ්‍රේණිගත කළ නිමැවුම් බලය
10000VA (වි.ඒ.)
/
10000W විදුලිබල පද්ධතිය
උපරිම ප්‍රතිදාන ධාරාව
30 ඒ
ශ්‍රේණිගත කළ AC ප්‍රතිදාන වෝල්ටීයතාවය
230වැක්
ශ්‍රේණිගත කළ AC ප්‍රතිදාන සංඛ්‍යාතය
50 යි
/
60Hz ට
කාර්යක්ෂමතාව
උපරිම කාර්යක්ෂමතාව
97.60%
යුරෝ කාර්යක්ෂමතාව
97.00%
MPPT කාර්යක්ෂමතාව
99.90%
සාමාන්‍ය දත්ත
මෙහෙයුම් උෂ්ණත්ව පරාසය
- 25°C
~
60°C,
>
45°C උෂ්ණත්වය අඩු වීම
ආරක්ෂණ උපාධිය
IP65 යනු IP65 හි ඇති බහුමාපකයකි.
සාපේක්ෂ ආර්ද්‍රතාවය
100%
සිසිලන සංකල්පය
ස්වභාවය
උන්නතාංශය
මීටර් 2000
සන්නිවේදනය
ආර්එස් 232
/
ආර්එස් 485
BMS සන්නිවේදනය
පුළුවන්
/
ආර්එස් 485
මොනිටර මොඩියුලය
Wifi
/
ජීපීආර්එස්
සංදර්ශකය
LCD+LED
ස්ථාපන විලාසය
බිත්ති සවි කර ඇත
වගකීම්
අවුරුදු 10 යි
ජාලක නියාමනය
ආරක්ෂක නියාමනය
ඊඑම්සී
EN6 10 00-6-1
.
EN61000-6-3 හඳුන්වා දීම
ශුද්ධ බර(KG)
කිලෝග්‍රෑම් 36.2
දළ බර (කිලෝග්‍රෑම්)
කිලෝග්‍රෑම් 41.5

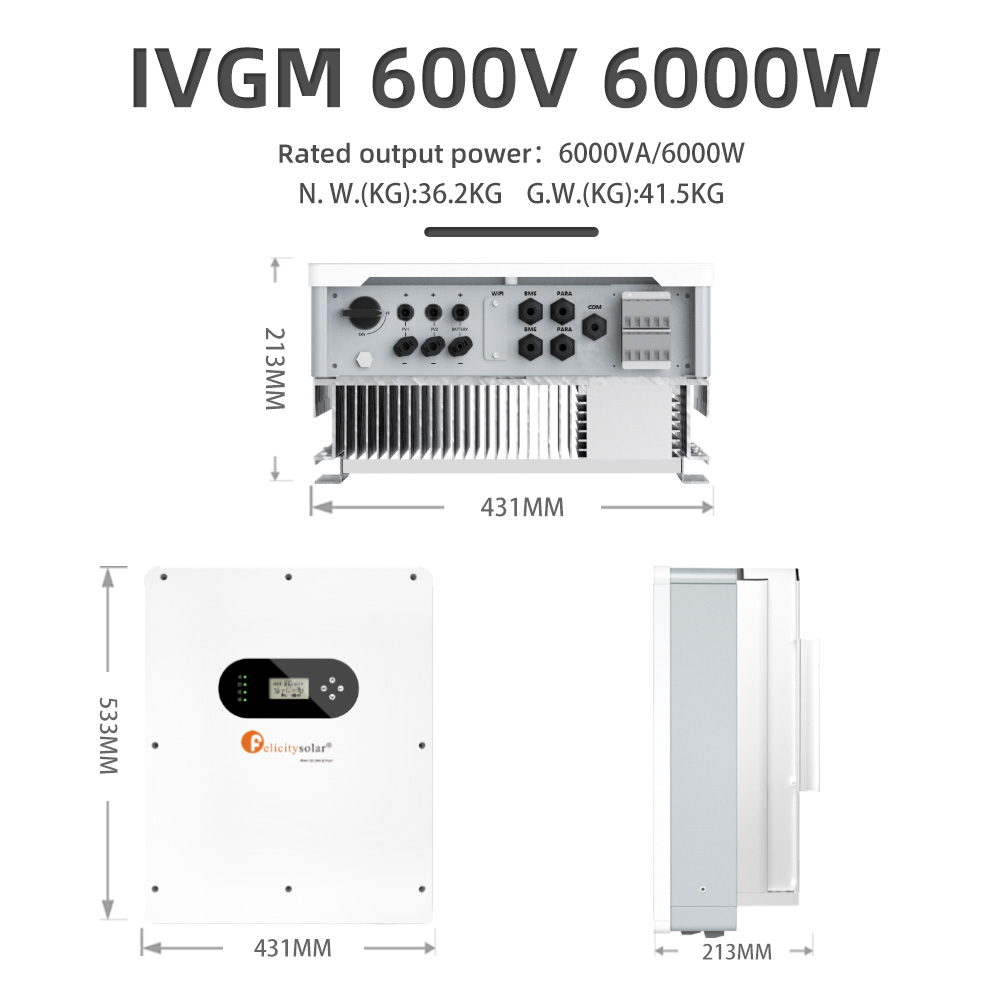

නිෂ්පාදන මානය(MM)
533 (ස්පාඤ්ඤය)
*
431 (ස්පාඤ්ඤය)
*
213 (ඉංග්‍රීසියෙන්)
පැකේජ මානය(මි.මී.)
635 (ස්පාඤ්ඤය)
*
533 (ස්පාඤ්ඤය)
*
321 (අංක 321)
නිෂ්පාදන විස්තර
ආර්එෆ්කියු
1.සුදුසු ඉන්වර්ටරය තෝරා ගන්නේ කෙසේද?
ඔබේ බර ප්‍රතිරෝධක බරක් නම්, උදාහරණයක් ලෙස: බල්බ, ඔබට වෙනස් කළ තරංග ඉන්වර්ටරයක් තෝරා ගත හැකිය. නමුත් එය ප්‍රේරක බරක් සහ ධාරිත්‍රක බරක් නම්, පිරිසිදු සයින් තරංග බල ඉන්වර්ටරයක් භාවිතා කිරීම අපි නිර්දේශ කරමු.
2. ඉන්වර්ටරයේ ප්‍රමාණය තෝරා ගන්නේ කෙසේද?
බලය සඳහා විවිධ වර්ගයේ බර ඉල්ලුම වෙනස් වේ. බල ඉන්වර්ටරයේ ප්‍රමාණය තීරණය කිරීම සඳහා ඔබට බර බල අගයන් නැරඹිය හැකිය.
3. බැටරි ප්‍රමාණය වින්‍යාස කිරීමට අවශ්‍ය වැඩ කරන පැය ගණන ගණනය කරන්නේ කෙසේද?
අපට සාමාන්‍යයෙන් ගණනය කිරීම සඳහා සූත්‍රයක් ඇත, නමුත් එය සියයට සියයක් නිවැරදි නොවේ, මන්ද බැටරියේ තත්වය ද ඇත, පැරණි බැටරිවල යම් අලාභයක් ඇත, එබැවින් මෙය යොමු අගයක් පමණි:
වැඩ කරන පැය ගණන = බැටරි ධාරිතාව * බැටරි වෝල්ටීයතාවය * 0.8/භාර බලය (H= AH*V*0.8/W)
