නිෂ්පාදන හැඳින්වීම
>බයිපාස් ආරෝපණ කාර්යය: ඒකකය ක්‍රියා විරහිත වූ විට, එය බයිපාස් ප්‍රතිදානය සමඟ සක්‍රිය කළ හැකි අතර බැටරිය ආරෝපණය කළ හැකිය.
>ඉහළ ආරෝපණ ධාරාවක්, උපරිම ආරෝපණ ධාරාව IVPA10048 සඳහා 200A සහ IVPA5048 සඳහා IVPA7548,170A සඳහා 180A, IVPA3524 සඳහා 120A විය හැක.
>පුළුල් පරාසයක AC ආදාන වෝල්ටීයතාවය: IVPA7548 සඳහා AC ආදාන වෝල්ටීයතාවයේ පරාසය 90-280V සහ IVPA5048 සහ IVPA3524 සඳහා IVPA10048,80-140V විය හැකිය. එය උත්පාදක ක්‍රියාකාරිත්වය සමඟ වඩා හොඳින් අනුකූල විය හැකිය. බල සංඛ්‍යාත ඉන්වර්ටරය සඳහා පුළුල් පරාසයක ආදාන වෝල්ටීයතාවයක් තිබීම දුර්ලභ ය.
>විදුලිය සහ බැටරි ප්‍රමුඛතාවය විකල්ප වේ: පාරිභෝගිකයාට තම අවශ්‍යතා අනුව විදුලිය හෝ බැටරි ප්‍රමුඛතාවය තෝරා ගත හැකිය.
> බැටරි ස්වයං නිර්වචනය: පාරිභෝගිකයාට අධි ආරෝපණ වෝල්ටීයතාවය සහ පාවෙන වෝල්ටීයතාවය සහ අධි විසර්ජන වෝල්ටීයතාවය සැකසිය හැක.

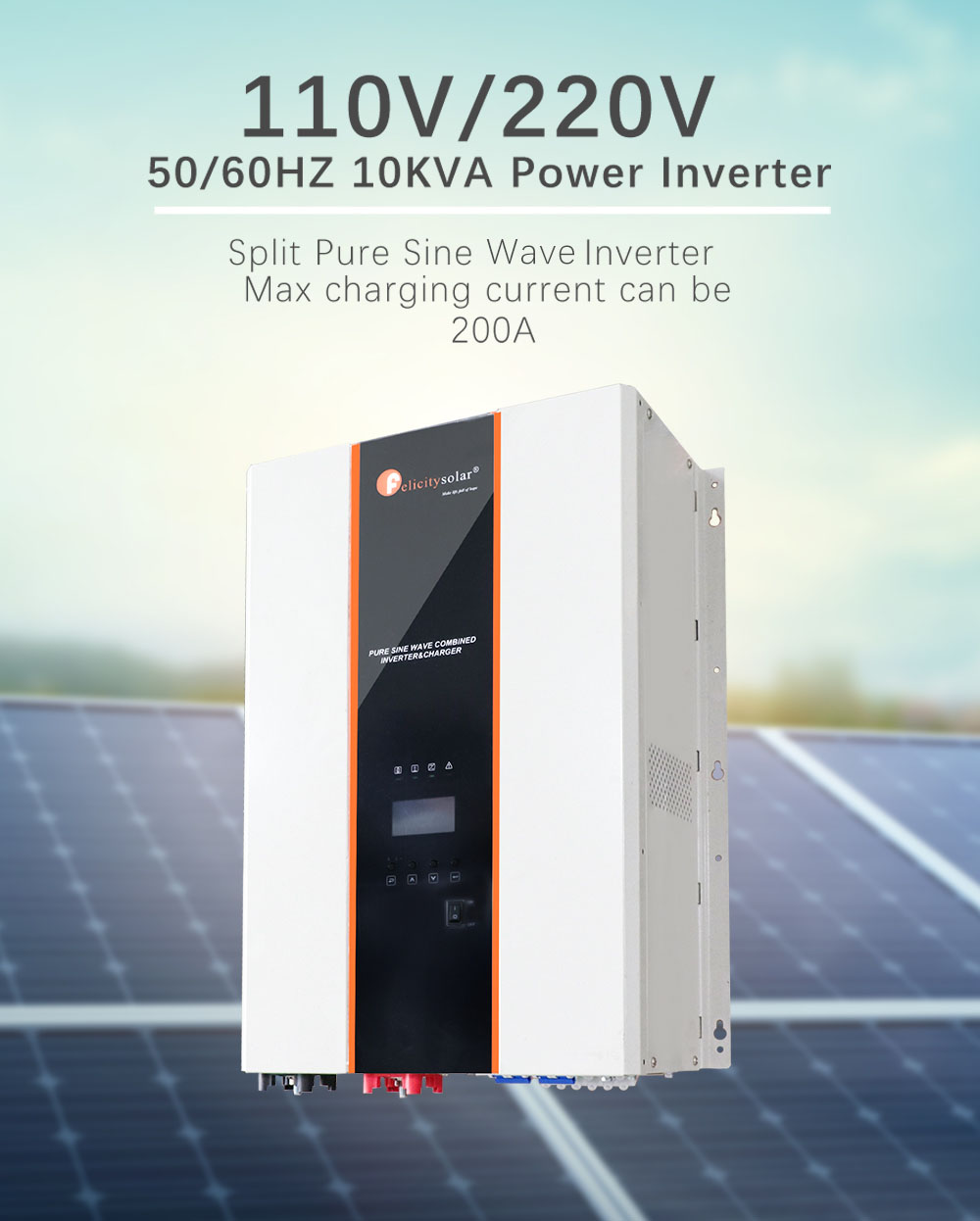

>50/60HZ අනුකූල වේ.

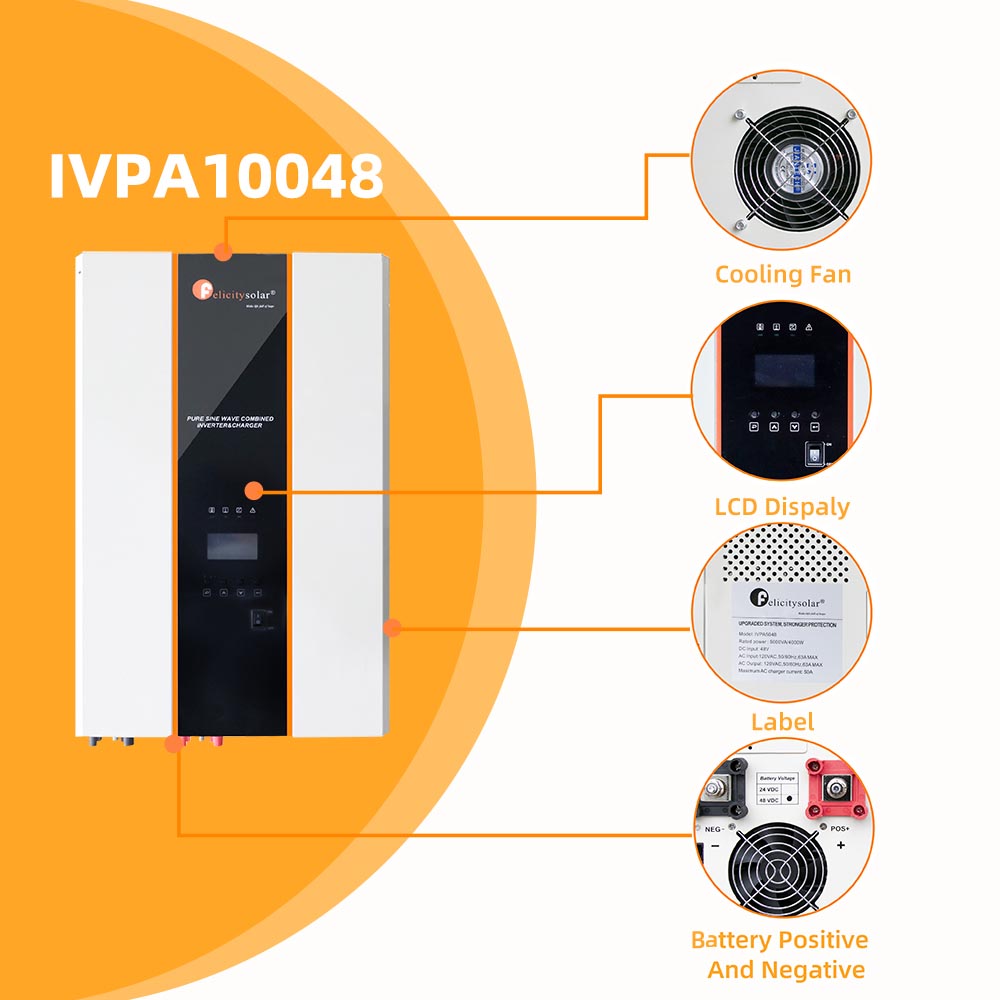

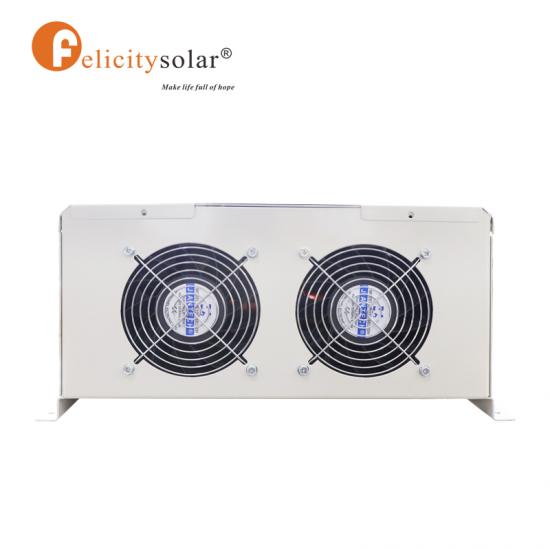

>බුද්ධිමත්: අධි-විසර්ජන වෝල්ටීයතාවය බුද්ධිමත්ව ගැලපීම, බරෙහි බලය අනුව අධි-විසර්ජන වෝල්ටීයතාවය බුද්ධිමත්ව සියුම්ව සකස් කිරීම; බුද්ධිමත් සිසිලන විදුලි පංකාව, බලය අනුව වේගය බුද්ධිමත්ව සකස් කිරීම සහ යන්ත්‍රය තුළ ධාරාව සහ හර උෂ්ණත්වය ආරෝපණය කිරීම.
>ආරක්ෂාව: ආරක්ෂිත සැලසුම සමස්තයක් ලෙස වැඩිදියුණු කර ඇත. විස්තීර්ණ ආරක්ෂාව (ඒවා අතර, ට්‍රාන්ස්ෆෝමර් අධි-උෂ්ණත්ව ආරක්ෂාව කර්මාන්තයේ ප්‍රමුඛතම නිර්මාණයකි).

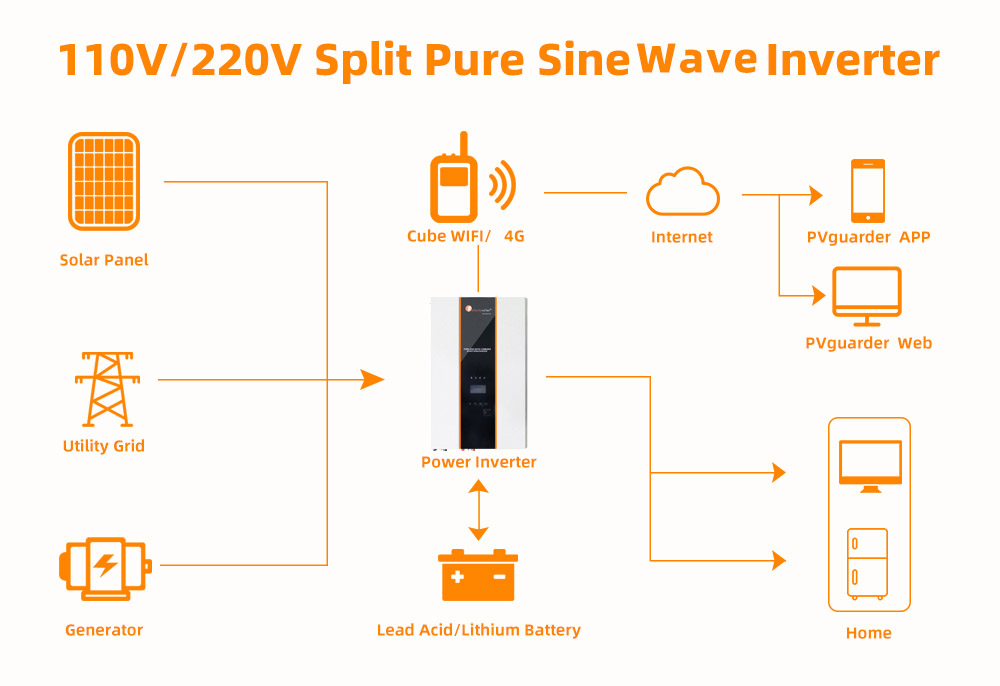

>පසුව එය අපගේ MPPT සමඟ සන්නිවේදනය කළ හැකිය. තවද විදුලි ආරෝපණය සහ සූර්ය ආරෝපණය පුළුල් ලෙස සහ විද්‍යාත්මකව කළමනාකරණය කළ හැකිය.

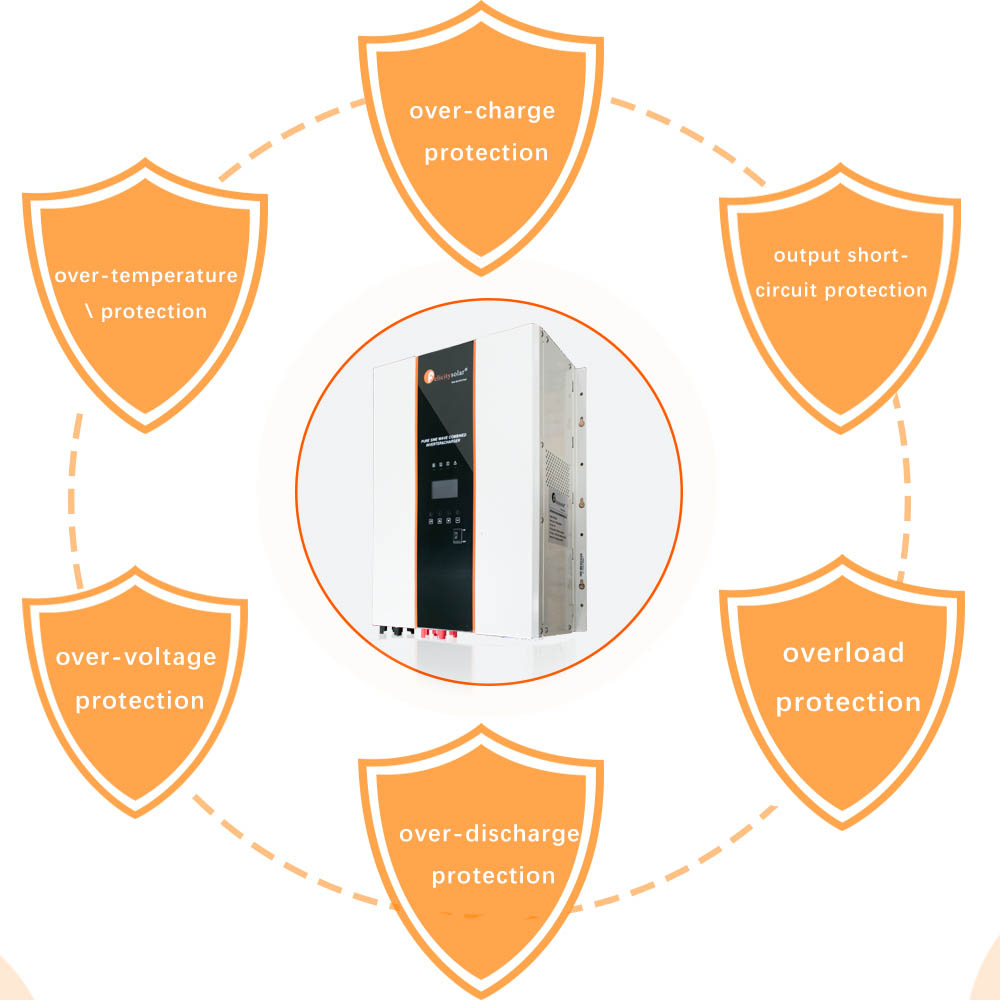

වාසිය:
1. පුද්ගලික ආරක්ෂාව ආරක්ෂා කරන්න
2. උෂ්ණත්ව වන්දි, බැටරිය ආරක්ෂා කරන්න
3. බැටරි අධි ආරෝපණය, විසර්ජන ආරක්ෂාව
4. ඉන්වර්ටර් අධික බර, ප්‍රතිදාන කෙටි පරිපථ ආරක්ෂාව
5. අධික උෂ්ණත්වයෙන් ආරක්ෂා වීම
6. ස්ථාන මාරු ආරක්ෂාව
7. AC ආදානය, ප්‍රතිදානය අධි-ධාරා ආරක්ෂාව
8. කෙටි පරිපථ ආරක්ෂාව ආරෝපණය කරන්න
දින පත්‍රිකාව
ආකෘතිය
IVPA3524 හඳුන්වා දීම
IVPA5048 හඳුන්වා දීම
IVPA7548 හඳුන්වා දීම

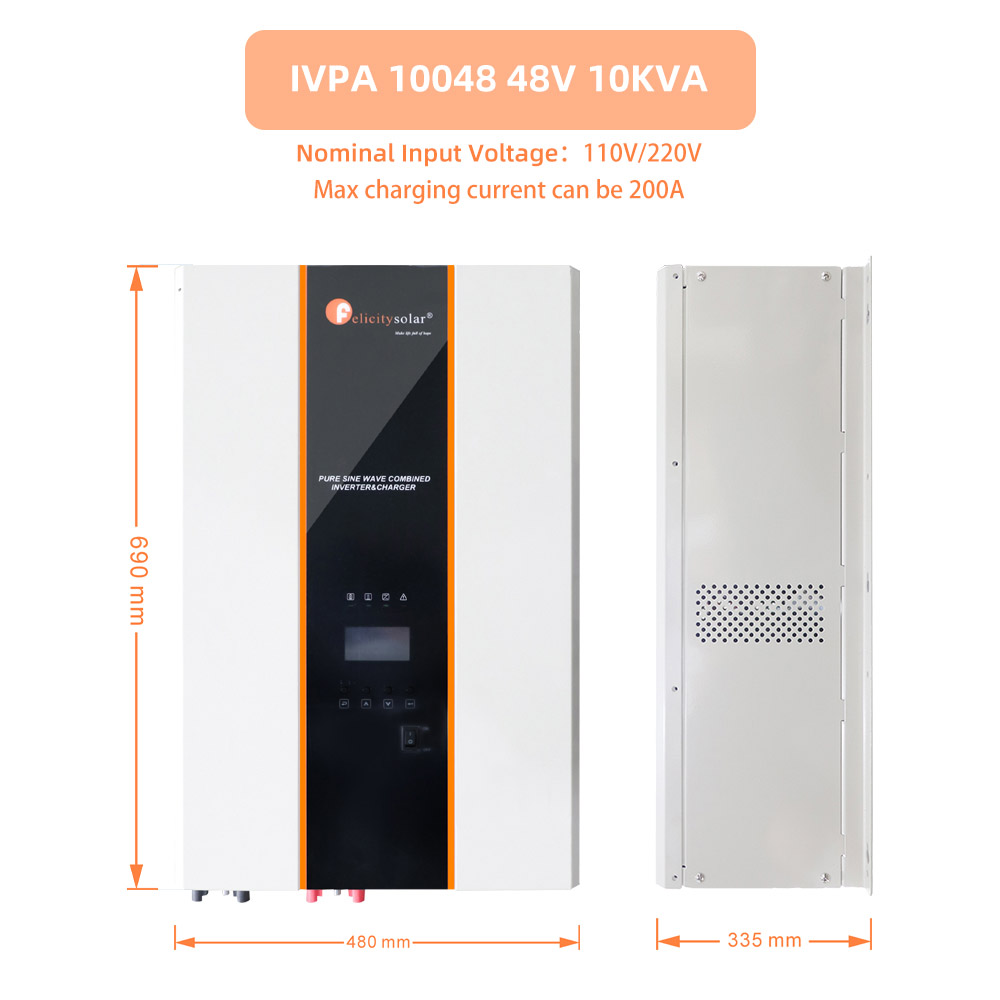

IVPA10048 හඳුන්වා දීම

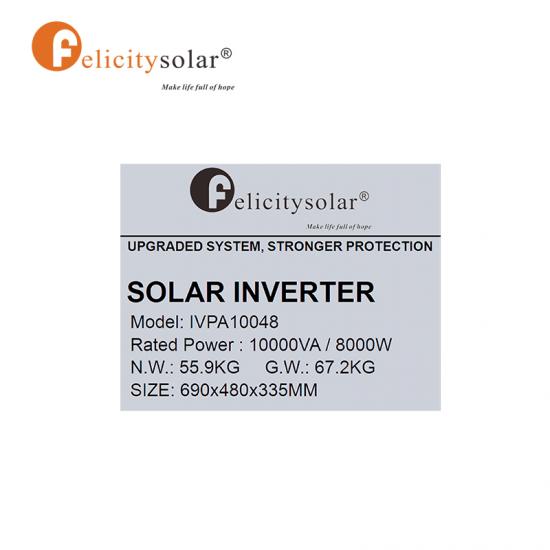

ශ්‍රේණිගත කළ ප්‍රතිදාන බලය (VA)
3500VA
5000VA (විශේෂයෙන් 5000VA)
7500VA
10000VA (වි.ඒ.)
ශ්‍රේණිගත කළ ප්‍රතිදාන බලය(W)
2800W විදුලි බලය
4000W විදුලිබල පද්ධතිය
6000W විදුලි බලය
8000W විදුලි බලය
නාමික DC ආදාන වෝල්ටීයතාවය
24V විදුලි මෝටරය
48 වී
48 වී
48 වී
ආදාන වෝල්ටීයතා තරංග ආකෘතිය
සයිනොසොයිඩල් (උපයෝගිතා හෝ උත්පාදක)
පර්යන්ත සම්බන්ධතාවය
එල්එන්
හොට්1 හොට්2
පහළ රේඛා විසන්ධි කිරීම
170Vac±7V (UPS)
90Vac±7V(උපකරණ)
පහළ රේඛා නැවත සම්බන්ධ කිරීමේ AC ආදාන පරාසය
180Vac±7V(UPS)
100Vac±7V(උපකරණ)
ඉහළ මාර්ග විසන්ධි කිරීම
280වැක්±7වී
අධිවේගී මාර්ග නැවත සම්බන්ධ කිරීම
270වැක්±7V
උපරිම AC ආදාන වෝල්ටීයතාවය
280වර්ම්ස්
නාමික ආදාන සංඛ්‍යාතය
50Hz/60Hz යනු 50Hz/60Hz හි බහුමාධ්‍ය ශබ්ද තරංගයකි.
අඩු රේඛීය සංඛ්‍යාත විසන්ධි කිරීම
40±1Hz (හර්ට්ස්)
අඩු රේඛා සංඛ්‍යාත නැවත සම්බන්ධ කිරීම
42±1Hz (හර්ට්ස්)
ඉහළ රේඛීය සංඛ්‍යාත විසන්ධි කිරීම
65±1Hz (හර්ට්ස්)
ඉහළ රේඛා සංඛ්‍යාත නැවත සම්බන්ධ කිරීම
63±1Hz (හර්ට්ස්)
ප්‍රතිදාන වෝල්ටීයතා තරංග ආකෘතිය
ආදාන වෙළුම සමඟ සමමුහුර්ත කරන්නtage
අධි බර ආරක්ෂණය (SMPS බර)
අධි ධාරා ආරක්ෂකය
වායු ස්විච ආරක්ෂාව
අධි ධාරා ආරක්ෂකය
වායු ස්විච ආරක්ෂාව
ප්‍රතිදාන කෙටි පරිපථ ආරක්ෂාව
අධි ධාරා ආරක්ෂකය
වායු ස්විච ආරක්ෂාව
අධි ධාරා ආරක්ෂකය
වායු ස්විච ආරක්ෂාව
එෆ්
ෆි
සියෙන්සි (රේඛා ප්‍රකාරය)
≥95%
මාරු කාලය (AC සිට DC දක්වා)
15ms (සාමාන්‍ය අගය)
මාරු කිරීමේ කාලය (DC සිට AC දක්වා)
15ms (සාමාන්‍ය අගය)/30ms (විශේෂ අගය)
බැටරි නොමැතිව ගමන් කරන්න
නැත
අධි ධාරා ආරක්ෂකය (ජාලය)
50A (50A) යනු කුමක්ද?
63ඒ
63ඒ
63ඒ
උපයෝගීතාව
අයකිරීම
මාදිලිය
විශේෂ
ෆි
කැටි
නාමික ආදාන වෝල්ටීයතාවය
80- 140වැක්
90-280වැක්
ආදාන වෝල්ටීයතා පරාසය
බැටරි වර්ගය මත රඳා පවතී
නාමික ප්‍රතිදාන වෝල්ටීයතාවය
40 ඒ
50A (50A) යනු කුමක්ද?
60 ඒ
80 ඒ
උපරිම ආරෝපණ ධාරාව
0-40A
0-50A
0-60A
0-80A
ආරෝපණ ධාරා නියාමනය
පරිපථ කඩනය
බැටරි ආරම්භක වෝල්ටීයතාවය
50A (50A) යනු කුමක්ද?
63ඒ
63ඒ
63ඒ
චාජර් කෙටි පරිපථය
බැටරි වර්ගය හෝ ස්වයං-නිර්වචනය මත රඳා පවතී
බ්‍රේකර් ප්‍රමාණය
ඔව්
නිෂ්පාදන විස්තර
ස්ථාපන ක්‍රියා පටිපාටිය:
1. බැටරි වෝල්ටීයතාවයට අනුකූලව ඉන්වර්ටරයේ DC වෝල්ටීයතාවය සහතික කරන්න.
2. ඉන්වර්ටරයේ ධන ධ්‍රැවය (රතු) බැටරියේ ධන ධ්‍රැවය (රතු) සමඟ සම්බන්ධ වන බවත්, ඉන්වර්ටරයේ සෘණ ධ්‍රැවය (කළු) බැටරියේ සෘණ ධ්‍රැවය (කළු) සමඟ සම්බන්ධ වන බවත් සහතික කර, පසුව ඉස්කුරුප්පුව තද කරන්න.
3. ඉන්වර්ටරය ක්‍රියාත්මක කර එය හොඳදැයි බලන්න, හොඳ නම් නිවා දමන්න.
4. AC බලය / බිම් වයරය සමඟ සම්බන්ධ වී, ඉන්වර්ටරය ක්‍රියාත්මක කර එය සාමාන්‍යයෙන් ක්‍රියා කරන්නේ දැයි බලන්න (බැටරිය ආරෝපණය කරන්න, ආරෝපණ ධාරාව පෙන්වන්න) එසේ නම්, ඉන්වර්ටරය ක්‍රියා විරහිත කරන්න.
5. ලෝඩ්/ග්‍රවුන්ඩ් වයර් එක සමඟ සම්බන්ධ කර ඉන්වර්ටරය ක්‍රියාත්මක කරන්න (පවර් සේවර් ඔටෝ හෝ පවර් සේවර් ඕෆ්).
6. පැටවීම සක්‍රිය කරන්න.
