ජාලයෙන් පිටත ප්‍රකාශ වෝල්ටීයතා බල උත්පාදනයේ මූලධර්මය

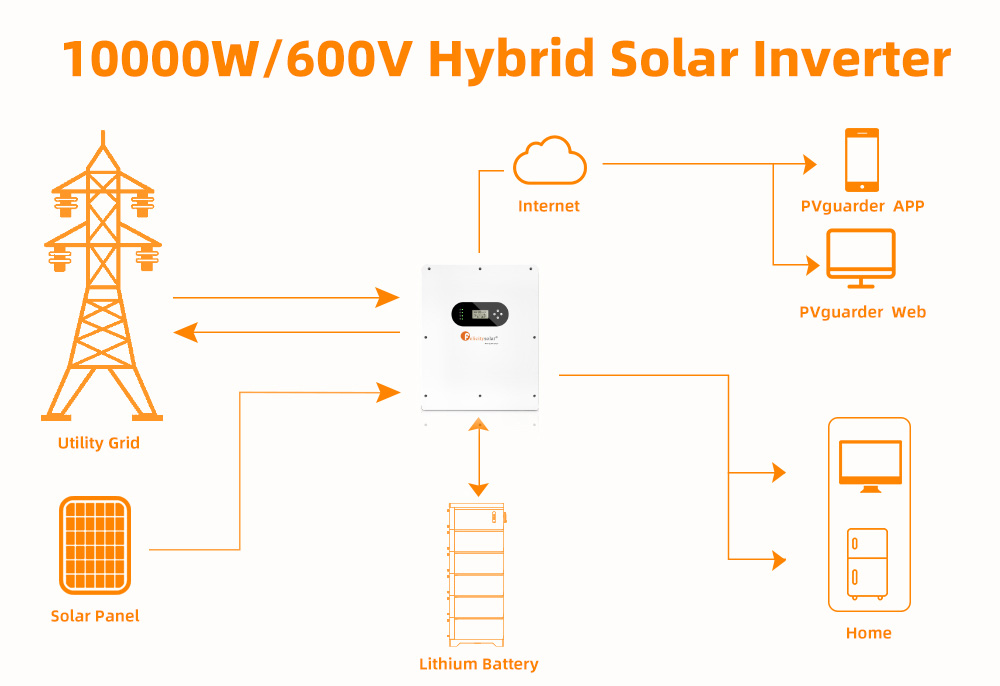

ජාලයෙන් පිටත ප්‍රකාශ වෝල්ටීයතා බල උත්පාදන පද්ධතිය ප්‍රකාශ වෝල්ටීයතා මොඩියුල, පාලක, ජාලයෙන් පිටත ප්‍රකාශ වෝල්ටීයතා බල උත්පාදන පද්ධතියේ ක්‍රියාකාරී මූලධර්මය බෙහෙවින් සමාන ය. එකම වෙනස වන්නේ ජාලයෙන් පිටත ප්‍රකාශ වෝල්ටීයතා බල උත්පාදන පද්ධතියෙන් ලැබෙන බල ප්‍රතිදානය එය සෘජුවම පරිභෝජනය කර විදුලිබල ජාලයට සම්ප්‍රේෂණය නොකර භාවිතා කිරීමයි. දුරස්ථ කඳුකර ප්‍රදේශ, විදුලි නොවන ප්‍රදේශ, සන්නිවේදන කඳවුරු ආදිය සඳහා, ජාලයෙන් පිටත ප්‍රකාශ වෝල්ටීයතා බල උත්පාදන පද්ධතිය විදුලි ඉල්ලුම විසඳීම සඳහා පරිපූර්ණ විසඳුමකි.

(1) සූර්ය පැනලය

පොදු සූර්ය පැනල අතර ඒකස්ඵටික සිලිකන් මොඩියුල, බහු ස්ඵටික සිලිකන් මොඩියුල සහ අස්ඵටික සිලිකන් මොඩියුල ඇතුළත් වේ. ඒවා අතර, ඒකස්ඵටික සිලිකන් මොඩියුල ඉහළම පරිවර්තන කාර්යක්ෂමතාව සහ කුඩාම පරිමාව ඇත, නමුත් පිරිවැය ද ඉහළම වේ. ජාලයෙන් පිටත සූර්ය බලශක්ති උත්පාදන පද්ධතිය සූර්ය කෝෂ සංරචක බලශක්ති උත්පාදන සංරචක ලෙස භාවිතා කරන අතර සූර්ය බල සැපයුම් පද්ධතියේ වැදගත්ම අංගය වේ. එහි කාර්යය වන්නේ සූර්යයාගේ විකිරණ ශක්තිය සෘජු ධාරා විදුලිය බවට පරිවර්තනය කිරීමයි.

(2) පාලකය

ජනප්‍රිය සූර්ය පාලක අතර ප්‍රධාන වශයෙන් සාමාන්‍ය සූර්ය පාලක, PWM සූර්ය පාලක සහ MPPT සූර්ය පාලක ඇතුළත් වේ. MPPT සූර්ය පාලකය යනු තුන්වන පරම්පරාවේ තාක්‍ෂණය වන අතර වර්තමානයේ වඩාත්ම ඉහළ මට්ටමේ සූර්ය පාලකයයි. MPPT සූර්ය පාලකය යනු "උපරිම බල ලක්ෂ්‍ය ලුහුබැඳීමේ" ක්‍රියාකාරිත්වය සහිත සූර්ය පාලකයකි. එය PWM සූර්ය පාලකයේ වැඩි දියුණු කළ නිෂ්පාදනයකි. MPPT සූර්ය පාලකයට පද්ධතියට සෑම විටම උපරිම බලයෙන් බැටරිය ආරෝපණය කළ හැකිය. MPPT ලුහුබැඳීමේ කාර්යක්ෂමතාව 99% ක් වන අතර, මුළු පද්ධතියේම බල උත්පාදන කාර්යක්ෂමතාව 97% ක් තරම් ඉහළ අගයක් ගන්නා අතර එය බැටරියේ විශිෂ්ට කළමනාකරණයක් ඇත. පාලකය සූර්ය මොඩියුල මගින් ජනනය වන විදුලි ශක්තිය සකස් කර පාලනය කරයි. එක් අතකින්, සකස් කරන ලද ශක්තිය DC භාරයට හෝ AC භාරයට යවනු ලබන අතර, අනෙක් අතට, අතිරික්ත ශක්තිය ගබඩා කිරීම සඳහා බැටරි පැකට්ටුවට යවනු ලැබේ. ජනනය කරන ලද විදුලිය බර සපුරාලිය නොහැකි වූ විට අවශ්‍ය වූ විට, පාලකය බැටරියේ බලය බරට යවයි. බැටරිය සම්පූර්ණයෙන්ම ආරෝපණය වූ පසු, පාලකය අධික ලෙස ආරෝපණය නොවන ලෙස බැටරිය පාලනය කළ යුතුය. බැටරියේ ගබඩා කර ඇති විදුලි ශක්තිය විසර්ජනය වූ විට, බැටරිය ආරක්ෂා කිරීම සඳහා පාලකය බැටරිය අධික ලෙස විසර්ජනය නොවන පරිදි පාලනය කළ යුතුය.

(3) බැටරිය

වර්තමානයේ, වෙළඳපොලේ සූර්ය බලශක්ති උත්පාදන පද්ධතිවල භාවිතා කරන ප්‍රධාන බැටරි වර්ග හතරක් ඇත, එනම් ඊයම්-අම්ල බැටරි, ජෙල් බැටරි, ත්‍රිත්ව ලිතියම් බැටරි සහ ලිතියම් යකඩ පොස්පේට් බැටරි. බැටරියේ ප්‍රධාන කාර්යය වන්නේ ශක්තිය ගබඩා කිරීමයි. එය සූර්ය කෝෂ අරාව මගින් සූර්ය විකිරණ ශක්තියෙන් පරිවර්තනය කරන ලද DC බලය රසායනික ශක්තිය බවට පරිවර්තනය කර ගබඩා කරයි, එවිට රාත්‍රියේ හෝ වළාකුළු පිරි සහ වැසි සහිත දිනවල බර පැටවීමේ බලය සහතික කෙරේ.

(4) ඉන්වර්ටර්

බොහෝ විදුලි උපකරණ ප්‍රත්‍යාවර්ත ධාරාවක් භාවිතා කරන අතර, එදිනෙදා ජීවිතයේ විදුලිබල ජාලය ද ප්‍රත්‍යාවර්ත ධාරා සම්ප්‍රේෂණය භාවිතා කරයි. එබැවින්, DC බල සැපයුම ලබා ගැනීමෙන් පසු, බල පරිවර්තකයක් අවශ්‍ය වේ. තාක්ෂණික පදය ඉන්වර්ටර් වන අතර, ඉන්වර්ටරය ජාලයෙන් පිටත විදුලි උත්පාදන පද්ධතියේ හරයයි. AC බර මගින් භාවිතා කිරීම සඳහා DC බලය AC බලය බවට පරිවර්තනය කිරීම සඳහා සංරචකය වගකිව යුතුය. AC වෝල්ටීයතා තරංග ආකෘතියට අනුව, අපට ඉන්වර්ටර් වර්ග තරංග ඉන්වර්ටර්, නවීකරණය කරන ලද තරංග ඉන්වර්ටර් සහ සයින් තරංග ඉන්වර්ටර් ලෙස බෙදිය හැකිය. ඒවා අතර, සයින් තරංග ඉන්වර්ටරයේ ප්‍රතිදාන තරංග ආකෘතිය හොඳයි, සන්නිවේදන උපකරණ සහ ශබ්දයට සුළු බාධාවක් නොමැතිව. ප්‍රකාශ වෝල්ටීයතා බල උත්පාදන පද්ධතියේ සමස්ත ක්‍රියාකාරිත්වය වැඩිදියුණු කිරීම සහ බලාගාරයේ දිගුකාලීන ස්ථාවර ක්‍රියාකාරිත්වය සහතික කිරීම සඳහා, ඉන්වර්ටරයේ කාර්ය සාධන දර්ශක ඉතා වැදගත් වේ.

(5) පැටවීම

ප්‍රකාශ වෝල්ටීයතා බල උත්පාදන පද්ධතියේ බර තෝරා ගැනීමේදී අවධානය යොමු කළ යුතු කරුණු රාශියක් ද තිබේ. බැටරියේ ධාරිතාව අනුව බර බලය තෝරා ගත යුතුය. මූලික අවශ්‍යතාවය වන්නේ සාමාන්‍ය හිරු එළියේදී, බැටරියට දිනපතා ගබඩා කළ හැකි සූර්ය ශක්තිය දිනකට බර භාවිතා කරන විදුලි ශක්තිය සපුරාලිය හැකි වීමයි, නැතහොත් අතිරික්තයක් තිබේ. , සහ බරෙහි මුළු බල ප්‍රමාණය සූර්ය පැනලයේ හෝ පාලකයේ ප්‍රතිදාන බලය නොඉක්මවිය යුතුය.
